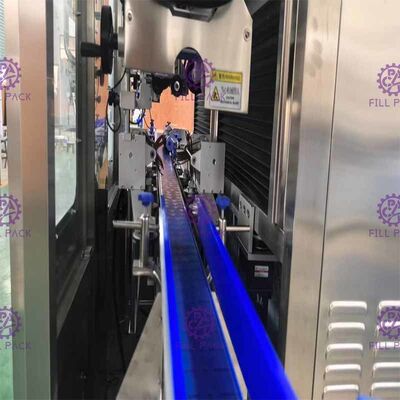

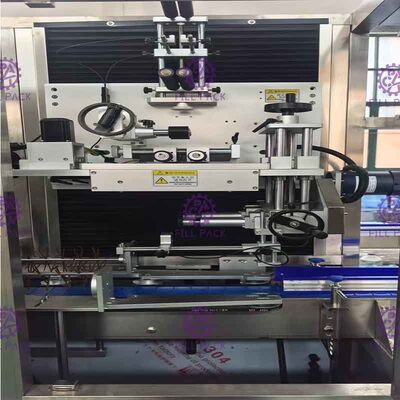

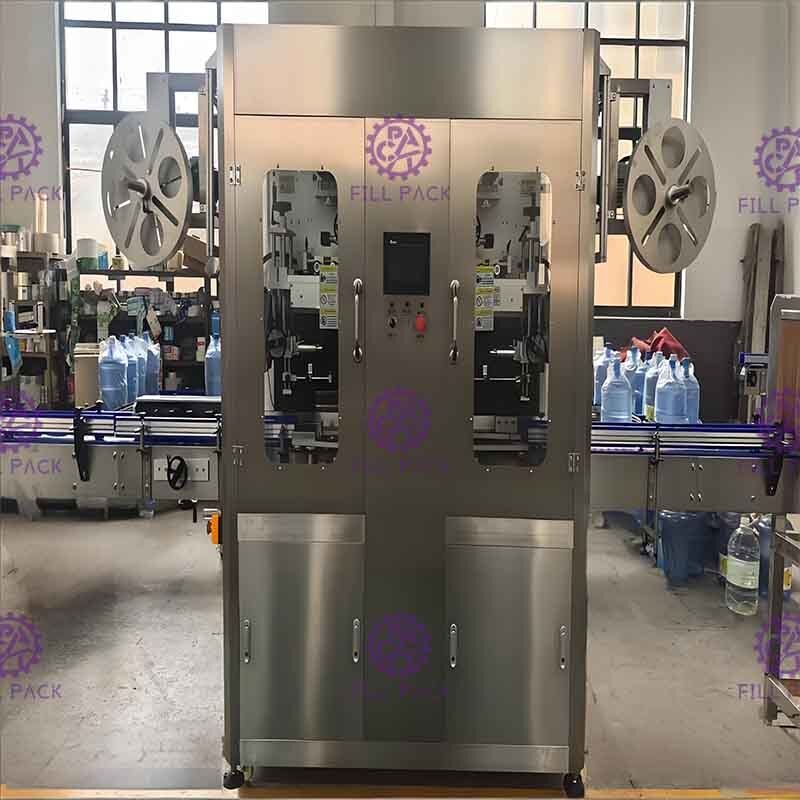

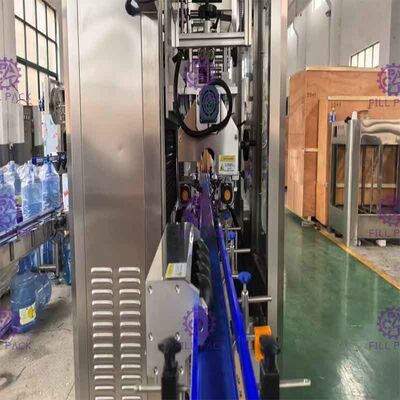

Voller automatischer Psychiaters-Ärmel-Etikettiermaschine doppelter Kopf für Körper mit Dampf-Psychiater

Vollautomatische Doppelkopfschrumpfschlauch-Etikettiermaschine für Körper-/Halsetiketten mit Dampfschrumpfsystem

Allgemein:
Der gesamte Maschinenrahmen besteht aus Edelstahl SUS304. Der Rahmen ist einfach, schön, wasserdicht und rostfrei. Er ist leicht zu reinigen. Das spezielle Schneidsystem: Annahme der Pfeifen- und Konvolut-Technologie. Der Etikettenschnitt ist flach, ohne Grat. Die Etikettenpositionierung gewährleistet die Genauigkeit des Schrumpfens. Annahme von Moduldesign, modulgesteuert; Erreicht Genauigkeit und schnelles Schrumpfen. Mit dem hochwertigen Touchscreen, der die Bedienung per Finger ermöglicht, einfach und schnell. Es ist eine hochautomatische Verpackungsmaschine. Nur eine Person bedient, einfache Bedienung. Einfacher Wechsel des Verpackungsmaterials, der Werkzeugwechsel kann einfach von Hand ohne Werkzeug erfolgen. Innerhalb der Flachbreitenbeschränkung kann es zum Verpacken von Objekten unterschiedlicher Form verwendet werden, egal ob rund oder quadratisch, es kann auf Glas- oder Plastikflaschen angewendet werden. Höhere Sicherheit und Stabilität im Betrieb und Zeitersparnis für Arbeitskräfte.

Spezifikationen:

1) Die TB-150-2 Schrumpfschlauch-Etikettiermaschine ist eine kundenspezifische Anfertigung, um den anspruchsvollen Anforderungen von Herstellern und Lieferanten gerecht zu werden. Sie kann eigenständig oder inline integriert und an die Geschwindigkeiten von Abfüllanlagen angepasst werden.

2) Sie ist auf einem Rahmen aus nahtgeschweißtem Edelstahl in Lebensmittelqualität aufgebaut. Diese solide Grundlage minimiert Bewegung und Vibrationen, um eine konsistente und genaue Etikettierung zu gewährleisten.

3) Schneidkopf-Flächendesign in China, das für Behälter von ∮30 mm bis ∮130 mm geeignet ist. Sie müssen es nie wechseln oder debuggen. Es verfügt auch über einen einzigartigen Touch-Human-Machine-Bildschirm, der die automatische Suche nach der ursprünglichen Position sowie Sicherheit und Komfort ermöglicht, was anderen vergleichbaren Produkten voraus ist.

4) Doppelte Schrumpfetikettenzuführung, vernünftige Höhe, die bequem zum Anbringen des Etiketts ist; Mikrocomputer-Automatik, die Einleitung und Anpassung vermeidet. Sie müssen nur leicht drücken, das Etikett wird automatisch erkannt und positioniert. Der Wechsel des Etiketts ist schnell und bequem, außerdem ist die Schnittstelle absolut exakt.

5) Der neu entwickelte Schneid-Servomotor mit hoher Geschwindigkeit und präziser Aktion, der Schnitt ist ordentlich und das Schrumpfen ist schön. Dieses Design in Zusammenarbeit mit der synchronen Etikettenpositionierungsstruktur ermöglicht eine Schnittpositionsgenauigkeit innerhalb von 1 mm.

Nr.	Artikel		Technische Daten
1	Eingangsleistung		6,0 kW
2	Komponentenleistung	Etikettenzuführungs-Servomotor	800W
3		Etikettenzuführungs-Servoantrieb	800W
4		Schneidkopf-Servomotor	800W
5	Eingangsspannung		∮3, 380/220 VAC
6	Kapazität (Produktionsgeschwindigkeit)		300 BPM (Basierend auf Etikettenlänge: 55 mm)
7	Abmessungen der Hauptmaschine (mm)		3200*1200*2070
8	Anwendbarer Behälterdurchmesser (mm)		φ28 mm ~ φ120 mm
9	Anwendbare Etikettenlänge (mm)		30~250 mm
10	Anwendbare Etikettendicke (mm)		0,04 mm
11	Anwendbarer Innendurchmesser des Papierrohrs		76 mm ~ 125 mm



Funktion

Name	Funktion
Materialzuführungsgruppe	Motor für Etikettenträger bereitstellen
Regalgruppe	Etikettenvolumengerät installieren
Plattform-Hebegruppe	Passt die Höhe der Haupteinheit automatisch an die Flaschenformen an
Bürstengruppe	Das geschnittene Etikett auf die Flasche bürsten
Schneidgruppe	Abschneiden der Etiketten, die zum Zentrierstift gesendet werden
Schneidsteuerungsgruppe	Steuert die Betriebsstelle des Schneidwerkzeugs
Die hintere Antriebsgruppe	Motor für Etikett des Zentrierstifts bereitstellen
Die vordere Einstellgruppe	Greift den Zentrierstift
Rahmen der Lichtschrankengruppe	Passt die beste Schnittposition des Etiketts an
Lichtschranke für Flaschenerkennungsgruppe	Passt die Schrumpfschlauch-Etikettierposition des Flaschenkörpers an
Haarbürstengruppe	Bürstet das Etikett, das nicht richtig schrumpft, an die richtige Stelle
Flaschenpositionierungsgruppe	Macht die Flasche stabil, steuert die Schrumpfschlauch-Etikettierposition
Zentrierstiftgruppe	Macht das Etikettenvolumen für den Transfer und den einfachen Schnitt ablenkbar
Flaschenzuführungsschnecken	Trennt die Flaschen in gleichem Abstand, um eine genaue Schrumpfschlauch-Etikettierung zu ermöglichen



Ersatzteile

PLC	Panasonic	Japan
Touchscreen	WEINVIEW	Taiwan
Hochgeschwindigkeits-Lichtwellenleiter-Sensor*2	Panasonic	Japan
Lichtschranke*4	Panasonic	Japan
Lichtschranke*4	Panasonic	Japan
Etikettenzuführungs-Servomotor*2	Panasonic	Japan
Etikettenzuführungs-Servoantrieb*2	Panasonic	Japan
Schneidkopf-Servomotor*2	Panasonic	Japan
Schneidkopf-Servoantrieb*2	Panasonic	Japan
Flaschenseparations-Frequenzumrichter*4	Delta	Taiwan
Flaschenförderer-Frequenzumrichter	Delta	Taiwan
Förderer-Frequenzumrichter	Delta	Taiwan
Etikettenzuführer-Frequenzumrichter	Delta	Taiwan
Schaltnetzteil	Schneider	Frankreich
AC-Schütz	Schneider	Frankreich
Leistungsschalter	Schneider	Frankreich
Zwischenrelais*13	Schneider	Frankreich



Detaillierte Bilder



Hilfsmaschine



Wärmedampf-Schrumpftunnel

Hergestellt aus SUS304 Edelstahl. Die Ausrüstung verfügt über einen Dampfregler zur Vermeidung von Dampfverschwendung. Verbleibender Dampf wird durch einen Windmotor in die Anlage abgeführt. Der Dampfdruck ist einstellbar. Der Schrumpfeffekt ist perfekt und beschädigt das Etikett nicht.

Parameter:

Leistung: 3PH, 380V, 50HZ 0,25 kW

Abmessungen: 1500*700*2000mm (SB-1500)

Druck: 0,4-0,7 Mpa



Dampferzeuger

Schrankdesign, macht die Maschine klein und kompakt in der Struktur, sie ist die ideale Wahl, um Platz zu sparen. Designvolumen unter 30L, innerhalb des heimischen Prüfvermeidungsbereichs. Interner Wasser-Dampf-Separator, der das Problem vermeidet, dass Dampf viel Wasser mit sich führt, verbessert die Dampfqualität. Das Heizrohr ist mit dem Ofen und dem Flansch verbunden, was den Austausch und die Wartung erleichtert. Ein-Schritt-Elektrosteuerung, automatische Ofensteuerung, nur Wasser und Strom anschließen und dann die Starttaste drücken, das gesamte System funktioniert von selbst. Mehrere sichere Arbeitsverriegelungen. Die Maschine ist mit einem Sicherheitsventil und einem Druckschutz ausgestattet, um Explosionen zu vermeiden. Außerdem ist die Maschine mit einem Niedrigwasserschutz ausgestattet, wenn keine Wasserversorgung vorhanden ist, stoppt der Ofen die Arbeit. Ein Leckageschutz hilft, Menschen zu retten, die Stromversorgung wird im Notfall unterbrochen. Elektrizität ist sauberer als Kohle.
