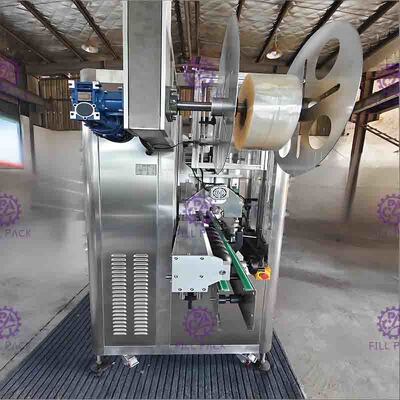

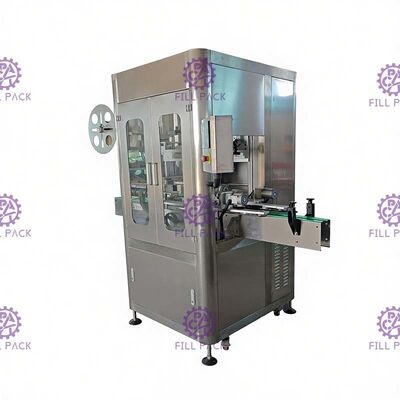

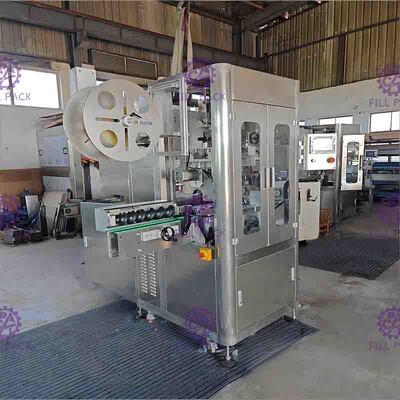

Einzelner Hauptpsychiaters-Ärmel-Etikettiermaschine 150BPM voll automatisch für PVC-Flasche

Vollautomatische Einschnecken-Schrumpfetikettiermaschine / Ausrüstung für PVC-Flaschen mit Dampfschrumpftunnel

Allgemein:
Der gesamte Maschinenrahmen besteht aus Edelstahl SUS304. Der Rahmen ist einfach, schön, wasserdicht und rostfrei. Er ist leicht zu reinigen. Das spezielle Schneidsystem: verwendet die Pfeifen- und Konvolut-Technologie. Der Etikettenschnitt ist flach, ohne Grat. Die Etikettenpositionierung gewährleistet die Genauigkeit des Schrumpfens. Annahme des Modulgruppendesigns, modulgesteuert; Erreicht Genauigkeit und schnelles Schrumpfen. Mit dem hochwertigen Touchscreen, der die Bedienung per Finger ermöglicht, einfach und schnell. Es ist eine hochautomatische Verpackungsmaschine. Nur eine Person bedient, einfache Bedienung. Einfacher Wechsel des Verpackungsmaterials, der Werkzeugwechsel kann einfach von Hand ohne Werkzeug erfolgen. Innerhalb der Flachbreitenbeschränkung kann es zum Verpacken von Objekten unterschiedlicher Form verwendet werden, egal ob rund oder quadratisch, es kann auf Glas- oder Kunststoffflaschen angewendet werden. Höhere Sicherheit und Stabilität im Betrieb und Zeitersparnis für Arbeitskräfte.

Spezifikationen:

Parameter

Nr.	Artikel		Technische Daten
1	Eingangsleistung		3,0 kW
2	Komponentenleistung	Etikettenzuführungs-Servomotor	400 W
3		Etikettenzuführungs-Servotreiber	400 W
4		Schneidkopf-Servomotor	400 W
5	Eingangsspannung		220 VAC
6	Kapazität (Produktionsgeschwindigkeit)		150 BPM (Basierend auf der Etikettenlänge: 55 mm)
7	Abmessungen der Hauptmaschine (mm)		L2100 × B850 × H2000
8	Anwendbarer Behälterdurchmesser (mm)		φ28 mm ~ φ120 mm
9	Anwendbare Etikettenlänge (mm)		30~250 mm
10	Anwendbare Etikettendicke (mm)		0,03~0,13 mm
11	Anwendbarer Innendurchmesser des Etikettenstabs		5''~10''



Funktion

Name	Funktion
Materialzuführungsgruppe	Motor für Etikettenträger bereitstellen
Regalgruppe	Volumenetikettiergerät installieren
Plattform-Hebegruppe	Höhe der Hauptmaschine automatisch entsprechend den Flaschenformen einstellen
Bürstengruppe	Den geschnittenen Etikett auf der Flasche abbürsten
Schneidgruppe	Etiketten abschneiden, die zum Zentrierstift geführt werden
Schneidsteuergruppe	Betriebsort des Schneidwerkzeugs steuern
Die hintere Antriebsgruppe	Motor für Etikett des Zentrierstifts bereitstellen
Die vordere Antriebseinstellgruppe	Den Zentrierstift greifen
Rahmen der Fotozellengruppe	Beste Schnittposition des Etiketts einstellen
Fotozelle für Flaschenbeleuchtungserkennungsgruppe	Schrumpfetikettierposition des Flaschenkörpers einstellen
Haarbürstengruppe	Das Etikett, das nicht richtig schrumpfen kann, nach rechts bürsten
Flaschenpositionierungsgruppe	Flasche stabil machen, Schrumpfetikettierposition steuern
Zentrierstiftgruppe	Volumenetikett zur leichteren Übertragung und zum Schneiden ablenken

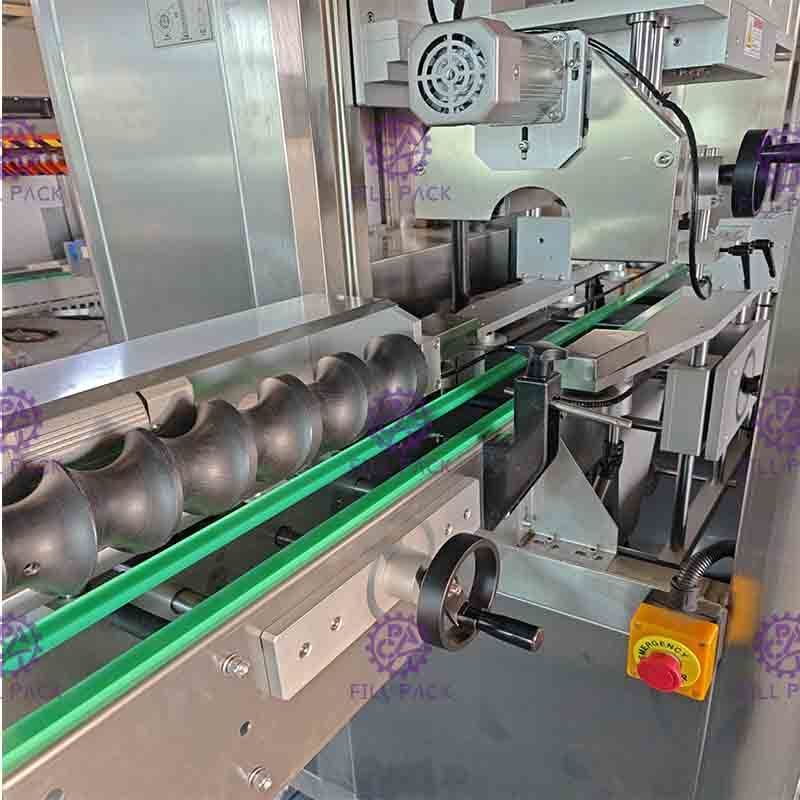

Flaschenzuführungsschnecken	Flaschen in gleichem Abstand trennen, um eine genaue Schrumpfetikettierung zu gewährleisten



Ersatzteile

Artikel	Marke	Herkunft
SPS	Panasonic	Japan
Hochgeschwindigkeits-Lichtwellenleiter-Sensor	SUNX	Japan
Fotoelektrischer Sensor	SUNX	Japan
Fotoelektrischer Sensor	SUNX	Japan
Fotoelektrischer Sensor	SUNX	Japan
Etikettenzuführungs-Servomotor 400W	Schneider	Frankreich
Etikettenzuführungs-Servotreiber 400W	Schneider	Frankreich
Schneidkopf-Servomotor 400W	Schneider	Frankreich
Schneidkopf-Servotreiber 400W	Schneider	Frankreich
Flaschenseparations-Frequenzumrichter	Delta	Taiwan
Etikettenzuführungs-Frequenzumrichter	Delta
Förderband-Frequenzumrichter	Delta
Flaschenförderband-Frequenzumrichter	Delta
AC-Schütz	Schneider
Leistungsschalter	Schneider
Zwischenrelais	Schneider



Details:

Hilfsmaschine

Wärmedampf-Schrumpftunnel

Hergestellt aus SUS304 Edelstahl. Die Anlage verfügt über einen Dampfregler zur Vermeidung von Dampfverschwendung. Verbleibender Dampf wird durch einen Windmotor in die Anlage abgeführt. Der Dampfdruck ist einstellbar. Der Schrumpfeffekt ist perfekt und beschädigt das Etikett nicht.

Parameter:

Leistung: 3PH, 380V, 50HZ 0,25 kW

Abmessungen: 1500*700*2000mm (SB-1500)

Druck: 0,4-0,7 MPa



Dampferzeuger

Schrankdesign, macht die Maschine klein und kompakt in der Struktur, sie ist die ideale Wahl zur Platzersparnis. Designvolumen unter 30L, innerhalb des heimischen Prüfbereichs. Interner Wasser-Dampf-Separator, der das Problem vermeidet, dass Dampf viel Wasser enthält, verbessert die Dampfqualität. Heizrohr verbunden mit Ofen und Flansch, erleichtert den Austausch und die Wartung. Ein-Schritt-Elektrosteuerung, automatische Ofensteuerung, nur Wasser und Strom anschließen und dann den Startknopf drücken, das gesamte System arbeitet von selbst. Mehrere sichere Arbeitsverriegelungen. Die Maschine ist mit einem Sicherheitsventil und einem Druckschutz ausgestattet, um Explosionen zu vermeiden. Außerdem ist die Maschine mit einem Niedrigwasserschutz ausgestattet, wenn keine Wasserversorgung vorhanden ist, stoppt der Ofen die Arbeit. Ein Leckageschutz hilft, Menschen zu retten, der Strom wird im Notfall abgeschaltet. Elektrizität ist sauberer als Kohle.
