Zentralisierungs-Getränkeabfüllendes Ausrüstungs-System 8000BPH

Das Waschen, Abfüllen bis hin zum Verschließen einschließlich Flaschen und Verschlüssen sollte in einem aseptischen Raum der Klasse 100 untergebracht werden.
Wir berücksichtigen den Korrosionsschutz der Maschine und verwenden korrosionsbeständige Materialien. Die speziell konstruierte Rohrleitung berücksichtigt die Anschlussposition und den Krümmungsgrad, um Toträume zu vermeiden.

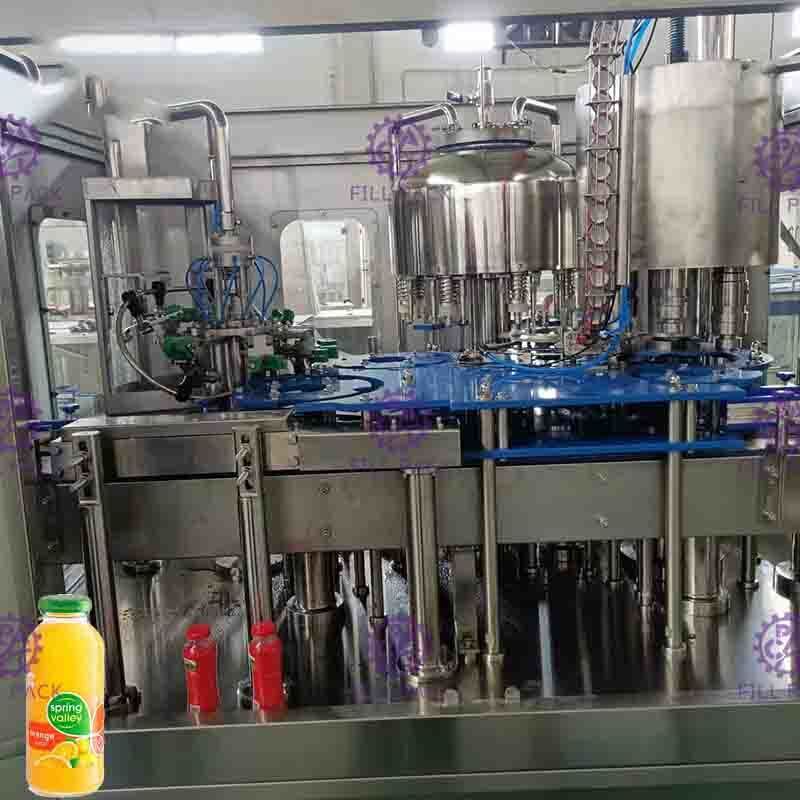

Die 3-in-1-Getränkeabfüllanlage vereint die Funktionen Waschen, Füllen und Verschließen. Sie eignet sich für die Heißabfüllung von Saft-, Milch- und Teegetränken. Nach dem Austausch einiger Teile eignet sie sich auch für die Herstellung von kohlensäurefreien Getränken wie reinem Mineralwasser in Glasflaschen. Bei der Konstruktion kommt modernste Technologie aus Japan und Deutschland zum Einsatz. Es wird die Schwerkraftabfüllung mit festem Flüssigkeitsspiegel verwendet. Die Abfüllung erfolgt schnell, die Flüssigkeitsmenge wird präzise gesteuert und Nachtropfen sowie Leckagen werden vermieden. Zudem ist sie mit einem Rückflusssystem ausgestattet (Luftrückfluss zusammen mit Flüssigkeitsrückfluss), kommt nicht mit dem Material in Berührung und reduziert Sekundärkontaminationen.
Beim Flaschenwaschprozess werden Federklammern verwendet. Die leeren Flaschen können entlang der Förderschiene um 180° gewendet werden. Es erfolgt eine zweifache Innen- und Außenreinigung, wodurch die Effizienz der Flaschenreinigung hoch ist.
Für das Schraubverschließen wird ein magnetisches Drehmoment verwendet. Die Kraft des Schraubverschließens kann stufenlos eingestellt werden. Die Kraft des Schraubverschließens kann auch fixiert werden, sodass die Verschlüsse nicht beschädigt werden und das Verschließen zuverlässig erfolgt.
Die gesamte 3-in-1-Getränkeabfüllanlage wird über eine SPS mit Touchscreen als Mensch-Maschine-Schnittstelle gesteuert. Die Getränkemenge im Vorratstank kann automatisch geregelt werden. Das Abfüllen und Verschließen wird automatisch gestoppt, wenn keine Flasche vorhanden ist. Wenn Flaschen falsch gegriffen werden oder keine Verschlüsse verfügbar sind, kann die Maschine automatisch gestoppt werden.
Mithilfe der Frequenzumrichtertechnologie lässt sich die Betriebsgeschwindigkeit stufenlos anpassen. Die Produktionskapazität kann digital angezeigt und bequem eingestellt werden.
Die 3-in-1-Getränkeabfüllanlage kann denStandard für Heißabfüllung unter 85℃ erfüllen, weist keine Toträume an Rohren und Pumpe auf und ist mit einer CIP-Öffnung ausgestattet.

Flascheneinlauf

1) Die Greiferköpfe verfügen über ein speziell entwickeltes Design für Glasflaschen
2) Die Förderkette besteht aus Edelstahl 304 für eine lange Lebensdauer.

Füllbereich

1) Der Flüssigkeitstank und alle Ventile sind aus SUS304 gefertigt
2) Das mechanische Druckventil basiert auf einem fortschrittlichen ausländischen Design mit hoher Füllgeschwindigkeit, ohne hygienische Toträume, mit wenigen Dichtungsteilen und präziser Füllstandskontrolle. Das gesamte Ventil besteht aus Edelstahl 304.
3) Das Füllventil öffnet sich und beginnt mit der Abfüllung, sobald es sich nach unten bewegt und den Flaschenhals berührt; das Füllventil bewegt sich nach oben und verlässt den Flaschenhals, wenn der Füllvorgang abgeschlossen ist.
4) Die Flüssigkeitszufuhr nutzt das automatische pneumatische Ventil und den magnetischen Füllstandsschalter, um den Flüssigkeitstank automatisch zu steuern.
5) Der Antrieb des Füllers erfolgt über das Antriebssystem im Rahmen und wird über Zahnräder übertragen.
6) Das Dummy-Becher-Design ermöglicht eine einfache CIP-Reinigung;
