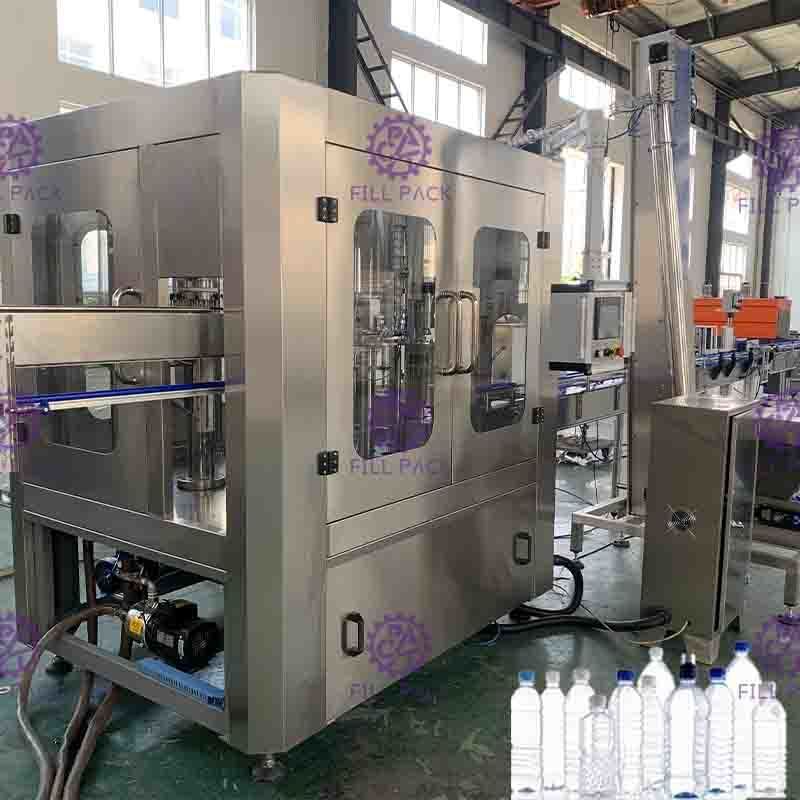

Flaschenwasch-, Abfüll- und Verschließmaschine 3 in 1:

Die Ausrüstung wird in der Produktion von kohlensäurefreien Getränken aus heißem Saft oder kaltem Wasser verwendet, verpackt in

Polyesterflaschen. Waschen, Abfüllen und Verschließen sind in einer Maschine integriert.

Die fortschrittlichste Technologie aus Japan und Deutschland wird im Design eingesetzt. Es wird eine Schwerkraft-Füllung mit festem Flüssigkeitsspiegel verwendet. Die Abfüllung ist schnell, die Flüssigkeitsmenge wird genau kontrolliert und Tropfen und Leckagen werden vermieden.

Beim Flaschenwaschvorgang werden Federklammern verwendet. Die leeren Flaschen können entlang der Förderbahn um 180° gedreht werden. Es gibt zweimal Innen- und Außenwäsche, die Effizienz der Flaschenwäsche ist hoch.

Abfüllung durch Feder-Flüssigkeitshebel-gesteuertes Füllventil, kein Tropfen. Der Flüssigkeitsspiegel ist leicht zu kontrollieren. Alle Konstruktionen sind aus SUS304 gefertigt, im Füllventil gibt es keine toten Winkel.

Für das Schraubverschließen wird magnetisches Drehmoment verwendet. Die Leistung des Schraubverschließens kann stufenlos eingestellt werden. Die Leistung des Schraubverschließens kann auch fixiert werden, und die Kappen werden nicht beschädigt, das Verschließen ist zuverlässig.

Ein elektrisch beheizter Kalt-Warm-Tank ist im gesamten System eingeschlossen, insbesondere zur Aufrechterhaltung der Heißabfülltemperatur während der Heißsaftabfüllung. Und er kann auch durch einfaches elektrisches Abschalten für die Kaltwasserabfüllung abgeschaltet werden. Es wird kein zusätzliches Dampfsystem benötigt.

Die gesamte Maschine wird von einer SPS mit Touchscreen als Mensch-Maschinen-Schnittstelle gesteuert. Die Menge der Getränke im Vorratstank kann automatisch gesteuert werden. Die Abfüllung und das Verschließen stoppen automatisch, wenn keine Flasche vorhanden ist. Wenn Flaschen falsch geklemmt werden oder keine Kappen vorhanden sind, kann die Maschine automatisch stoppen.

Die Frequenzumwandlungstechnologie wird verwendet, um die Betriebsgeschwindigkeit stufenlos einzustellen. Die Produktionskapazität kann digital angezeigt und bequem eingestellt werden.

Luftförderer Flascheneinlassstruktur

1. Nimmt ein Luftfördersystem mit hocheffizientem Filter zur Flaschenzuführung an, dies kann das Innere der Abfüllmaschine sauber halten

2. Mit Flaschenhals-Halten während des gesamten Vorgangs und Schutzvorrichtung gegen Flaschenblockaden.

3. Parameter:

BoFP-Material: SUS304

Seitenführungshalterung: verstärktes Polyamid Material des Luftmotors: Metall

Modell: F9-1.1 Leistung: 1,1KW

Luftstrom: 2000m³/h

Luftdruck: 1400Pa

Geschwindigkeit: 2480 U/min

Spülteil

u Abgesehen vom Untergestell, den Getriebeteilen und einigen Teilen, die aus Spezialmaterialien gefertigt sein müssen. Andere Ersatzteile sind aus Edelstahl 304 gefertigt.

u Das Rollenlager ist aus Edelstahl, der Dichtring aus EPDM-Material und der Kunststoff aus UMPE.

• Der Greifer ist aus Edelstahl gefertigt, die Stelle, an der der Flaschenhals gehalten wird, ist ebenfalls aus Edelstahl, im Vergleich zum herkömmlichen Gummi-Greifer ist er viel hygienischer, langlebiger und hat keine schnell verschleißenden Teile, die Schraubenteile des Flaschenhalses können eine Verschmutzung durch den Gummi-Greifer vermeiden.

u Der Greifer ist mit einer hocheffizienten Sprühdüse ausgestattet, die jede Position der Flascheninnenwand erreichen kann und Spülwasser spart. Über der Sprühdüse befindet sich eine Abdeckung, die das Spritzen von Wasser verhindert; und unter den Düsen befinden sich ein regelbarer Recycling-Schlitz und Recycling-Rohre.

u Die Spülzeit kann für 4 Sekunden garantiert werden.

u Durch Verstellen der Höhe der Drehteile für unterschiedliche Flaschenhöhen

u Die Antriebsleistung wird vom Antriebssystem im Gestell über ein Zahnrad abgeleitet.

u Die Zufuhr von Spülwasser wird durch ein Magnetventil gesteuert

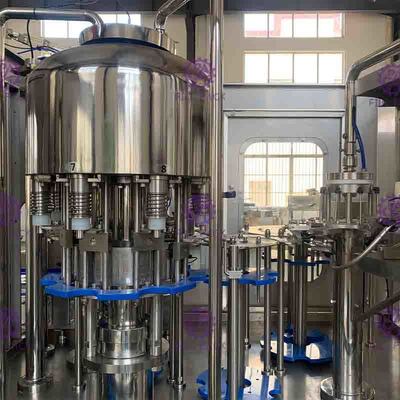

Abfüllteil

1) Nimmt ein deutsches korrosionsbeständiges wartungsfreies Lager an, das die Umweltverschmutzung durch die Abfüllung reduzieren kann.

2) Die Drehtellerplatte ist aus SUS AISI304 gefertigt, großes flaches Zahnlager.

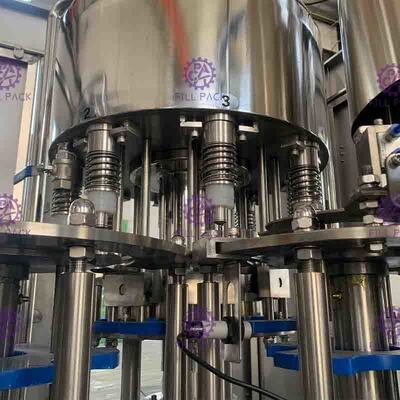

3) Das Druckmechanikventil übernimmt das fortschrittliche ausländische Design mit schneller Abfüllgeschwindigkeit, keiner hygienischen Eckentasche, wenigen Dichtungsteilen und präziser Flüssigkeitsstandskontrolle. Das gesamte Ventil ist aus Edelstahl 304 gefertigt.

4) Das Abfüllsystem verfügt über ein CIP-Kreislaufsystem zur Reinigung der Rohrleitung und des Fake-Bechers zur Reinigung des Füllventils. Dieses System kann die Flüssigkeitsleitung, den Flüssigkeitstank und das Füllventil usw. effektiv reinigen.

5) Dieses Abfüllsystem verfügt über ein automatisches Temperaturregelsystem.

6) Das Füllventil öffnet sich und beginnt mit dem Abfüllen, wenn es sich nach unten bewegt und den Flaschenhals berührt, das Füllventil bewegt sich nach oben und verlässt den Flaschenhals, wenn es mit dem Abfüllen fertig ist.

7) Die Flüssigkeitszufuhr verwendet ein automatisches pneumatisches Ventil mit magnetischem Flüssigkeitsstandsschalter zur automatischen Steuerung des Flüssigkeitstanks.

8) Die Antriebsleistung des Abfüllers wird vom Antriebssystem im Gestell abgeleitet und über ein Zahnrad übertragen.

Verschließteil

Diese Einheit ist die höchste Genauigkeit einer 3-in-1-Maschine, sie ist wichtig für den stabilen Lauf der Maschine und die Produktqualität.

Eigenschaften des Schraubverschlusses wie folgt:

1) Schraubverschließkopf (die Hauptteile, die die Verschließqualität gewährleisten), der Experte verbessert das Design des Magnetstahls, diese Verbesserung kann die Ausschussrate des Verschließens besser reduzieren und die traditionelle Eigenschaft des einfachen Einstellens und Anpassens des Drehmoments des Schraubverschließkopfes.

2) Der Schraubverschließkopf ist ein Doppelzweckdesign; er ist sowohl für Flachkappen als auch für Sportkappen geeignet.

3) Die Vorrichtung zum Entnehmen der umgedrehten Kappe und zur Verhinderung des Durchgangs von umgedrehten Kappen ist im Kappenfallführer angebracht. Durch das Kappenladesystem.

4) Eine Reihe von Fotoelektrischen Schaltern sind am Kappenfallführer angebracht. Die Maschine stoppt, wenn sich keine Kappe auf dem Führer befindet.

5) Ein Flascheneinlass-Erkennungsschalter ist am Schraubverschluss angebracht.

6) Am Kappenfallführer und an der Kappen-Einstechplatte befindet sich ein Kappenverriegelungszylinder. Dies ermöglicht, dass keine Zuführung ohne Kappe erfolgt.

8) Durch Verstellen der Höhe der Drehteile für unterschiedliche Flaschenhöhen

9) Die Antriebsleistung des Schraubverschlusses wird vom Antriebssystem im Gestell abgeleitet und über ein Zahnrad übertragen.

10) Die Hauptteile des Schraubverschlusses werden von einem digitalen Bearbeitungszentrum bearbeitet

Elektrogeräte:

Elektrische Nennleistung:
