QGF - 600 5 Gallonen-Wasser-Füllmaschine-Mineralwasser-füllendes System

Beschreibung:

1.1, Automatischer Decapper

Diese Maschine wird durch einen Zylinder angetrieben, der durch PLC gesteuert wird.

Der De-Capping-Kopf besteht aus Klauen und einem Zylinder, die Position des De-Capping-Kopfes kann sich nach oben und unten bewegen, die Klauen können leicht angepasst werden, um für verschiedene Kappen geeignet zu sein.

Wenn die Gallonenflasche in die Maschine kommt, wird der De-Capping Kopf nach unten gehen und Klauenvorrichtung wird fest Fasskappe Seiten halten, und dann heben Sie den Fass, um die Kappen zu entfernen;Und wenn die Kappen abgenommen werden, die Kompressorluft bläst die Kappen in den Kappenhocker und fällt dann nach außen in den eigenen Halter des Kunden;

Der Druck der Klauen ist so eingestellt, dass die Kappen geschützt werden.

Abmessungen: 650*800*1600mm

Gewicht: 100 kg

1.2,Bürste Außenflaschenwascher

Die Maschine ist vollständig blockiert, um Wasserleckagen zu stoppen, wenn die Gallonenflaschen in die Waschposition geschickt werden, wird der Zylinder 3Flaschen im Inneren stoppen und sie mit Bürsten und Befestigungsstange befestigen,Das Wasser wird gepumpt und in den Flaschenkörper gejagt.Die Flaschen werden mit Bürsten und Wasserfunktion gereinigt.

Es ist kein Luftkompressor erforderlich, es ist einfach zu produzieren und zu warten.

Parameter:

Bürstenmenge: 4 Stück*2

Abmessungen: 2000*1200*1750 mm

Gewicht: 800 kg

Leistung: Pumpe 0,37 + Motoren 0,75 * 2 = 1,87 kW

Umwandlungspflanzen

Komponenten:

PLC: Mitsubishi

Zylinder:

Luft-Schalter-Kontakter-Relei: Schneider

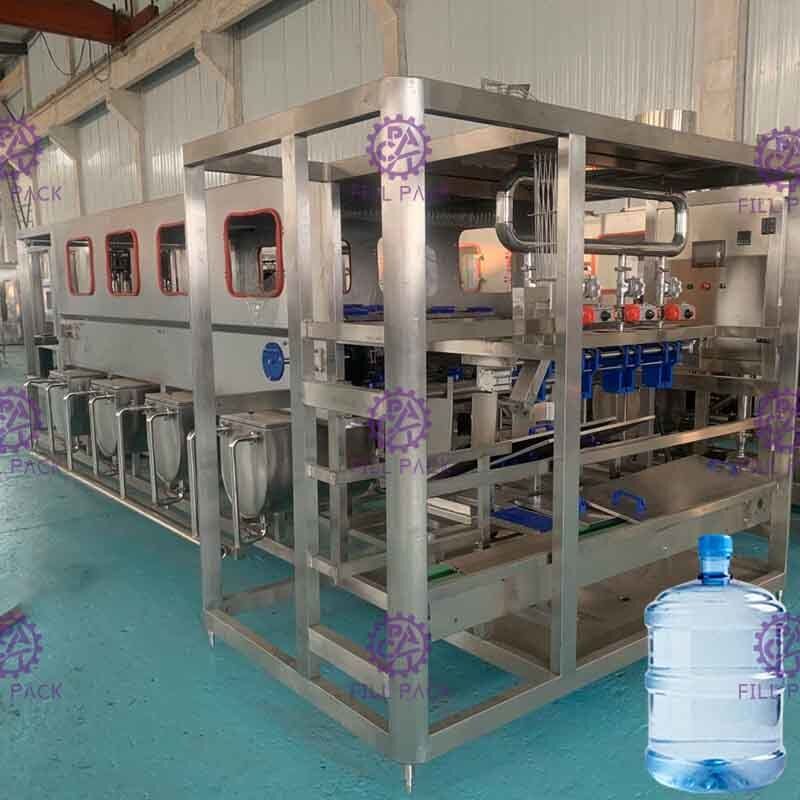

1.3, Waschmaschine/Füllmaschine/Kappermit automatischem Flaschenladen

Die Maschine ist integriert Waschfüllung und Kappe zusammen. Es ist die ideale Maschine für die Herstellung von Fasswasser. Die gesamte Maschine verwendet Edelstahl 304, rostbeständig, kann leicht gereinigt werden.Die elektrischen Hauptteile sind alle markiert.. Luftkanalsystem verwenden Air TAC Marke Produkt.Die Maschine ist mit kompakter Konstruktion, wird kleinen Raum besetzen,Arbeitseffizienz ist hoch.Nur 2 Bediener benötigen, um zu steuern,ist eine gute Wahl für die Fabrik zu wählen.

Die Maschine ist so eingerichtet,dass keine Stecker-Boden-Schraube erforderlich ist.Nach dem Abheben des Gehäuses setzt man die Maschine auf den flachen Boden und passt dann die Ständerhöhe und den gesamten Ständerdruck auf den Durchschnitt an.Nachdem die Maschine gut eingerichtet ist, durch Wasserrohr, Abflussrohr und Strom, Luftkraft.

Arbeitsprozess:

Die Fassfüllungseinheit kann in 3 Schritte unterteilt werden: Waschen, Füllung und Verschluss, insgesamt 12 Arbeitsplätze, Arbeitsprozess wie folgt:

Setzen Sie den leeren Fass auf den Fassensitz, der leere Fass wird während der Kopfstandlage (2) gewaschen.

Der Waschvorgang wird in 3 Schritte unterteilt:1, Thimerosalwaschung,4Arbeitspositionen;2, Reinwasserwaschung,4Arbeitspositionen.Jeder Waschschritt ist auf 8S eingestellt.Nach dem Waschen gibt es 10S für das Tropfen.

Das Fass nach dem Waschen wird sich 45 Grad durch die Passing-Kette nach unten bewegen und die Passing-Out-Kette und umdrehen 45 Grad durch das Fass heben Zylinder zur Füllposition für die Füllung.

Der Füllwert wird vom Zylinder angetrieben, der in das Fass einfügt und mit dem Füllvorgang beginnt, die Füllzeit wird durch die PLC gesteuert und die Füllzeit kann durch das Bedienfeld entsprechend der Füllflüssigkeitsoberfläche eingestellt werden.Nach dem Abfüllen, wird das zusätzliche Wasser durch automatische Lüftung in den reinen Wassertank zurückgeführt,das kann den Wasserverbrauch reduzieren. (Wassertank nicht inbegriffen)

Nachdem der Füllprozess abgeschlossen ist, wird das gefüllte Fass durch den Fass-Stop-Zylinder in die Kappenposition gedrückt. Der gesamte Prozess ist abgeschlossen.

Parameter:

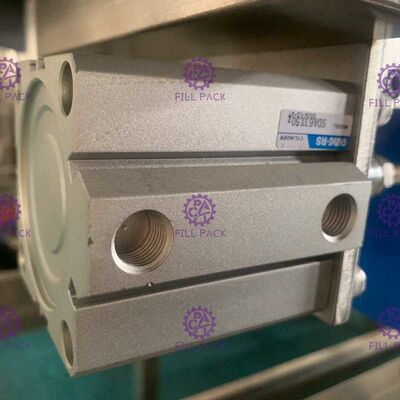

Zylinder: Lufttechnik-Taiwan

Magnetventil: Lufttechnik-Taiwan

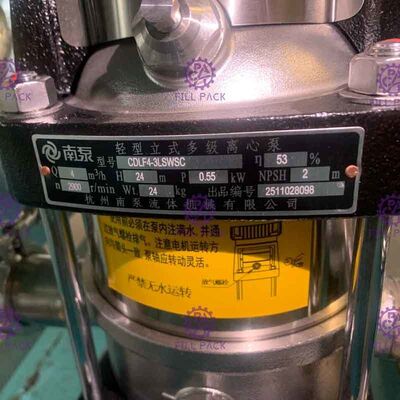

Aufsteigende Füllpumpe: Nanfang

PLC: Mitsubishi Japanse

Leistung: 1,5 kW

Abmessungen: 6000*1800*1800mm

Gewicht: 1000 kg

1.4, Wärmeschrumpfmaschine

Gesamtkonstruktion aus SUS304, einschließlich elektrischer Kessel zur Erzeugung von Dampf und Schrumpftunnel, insbesondere für Fasskappenfolie;

Leistung: 20 kW

Abmessungen: 800*600*1200 mm

Gewicht: 100 kg

1.4, Schecklicht

Leistung: 0,09 kW

Abmessungen: 1000*100*450 mm

Gewicht: 10 kg

Zahlung:

100% unwiderruflich übertragbar bei Sicht L/C oder 30% TT gegen PI, 70% TT vor Lieferung

Lieferung:

25-35 Arbeitstage nach Eingang der L/C;
